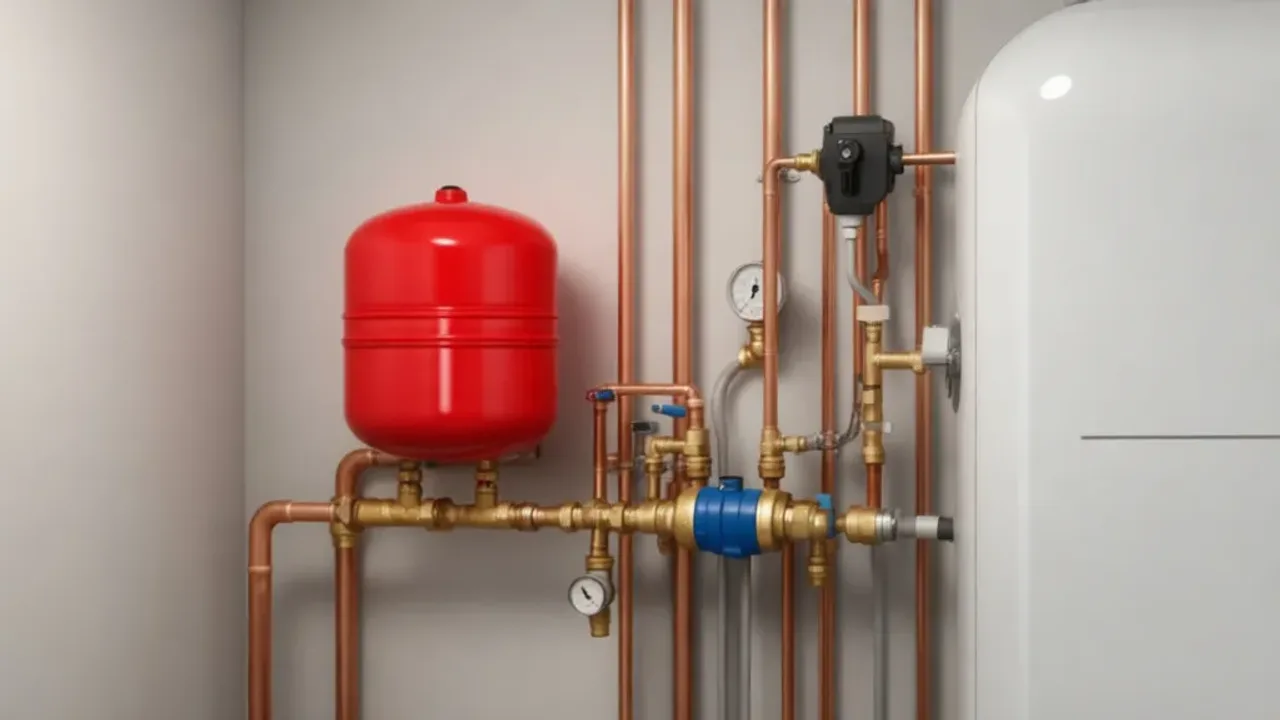

Schemat podłączenia naczynia przeponowego: Praktyczny poradnik montażu

Prawidłowy schemat podłączenia naczynia przeponowego wymaga montażu na zasilaniu zimną wodą do bojlera. Instalacja ta, zgodnie z wytycznymi technicznymi z 12 maja 2023, musi zawierać zawór zwrotny przed naczyniem. To prosta zasada. Zawór ten nie może odcinać naczynia od bojlera. W celu zapewnienia higieny stosuje się naczynia przepływowe z membraną z EPDM. Ustaw ciśnienie wstępne o 0,2 bar niższe od reduktora. Całość musi zawierać zawór bezpieczeństwa o ciśnieniu 6 barów, zamontowany tuż przy bojlerze.

W pigułce:

• Prawidłowy schemat podłączenia naczynia przeponowego wymaga montażu na zasilaniu zimną wodą przed bojlerem.
• Zawór zwrotny musi znajdować się przed naczyniem, aby nie odcinać go od obiegu wody.
• Ciśnienie wstępne powinno być o 0,2 bar niższe od nastawy reduktora lub o 0,5 bar niższe od załączenia pompy.
• Dla bojlera o pojemności 80 litrów zaleca się naczynie o pojemności 12 litrów.

1. Montaż na przewodzie zasilającym zimną wodę do bojlera.
2. Zastosowanie zaworu zwrotnego przed naczyniem.
3. Lokalizacja zaworu bezpieczeństwa możliwie najbliżej bojlera.
4. Kontrola ciśnienia wstępnego przed startem.
5. Wybór modelu z membraną z EPDM.
6. Zapewnienie dostępu do celów serwisowych.

Jak wygląda prawidłowy schemat podłączenia naczynia przeponowego w instalacji C.W.U.?

Prawidłowy schemat podłączenia naczynia przeponowego wymaga włączenia urządzenia w przewód zasilający zimną wodę do bojlera. Zawór zwrotny nie może oddzielać naczynia od zbiornika. Dzięki temu naczynie przejmuje nadmiar wody podczas grzania. To zapobiega skokom ciśnienia.

Dlaczego naczynie przeponowe montuje się na przewodzie zasilającym zimną wodę do bojlera?

Naczynie montuje się na zasilaniu zimną wodą, ponieważ woda ma tam najniższą temperaturę. Według standardów Reflex z 20 marca 2024, wydłuża to żywotność membrany z EPDM. Modele przepływowe zapewniają ciągły obieg wody. Unikasz rozwoju bakterii.

Gdzie w schemacie podłączenia naczynia przeponowego umieścić zawór zwrotny i zawór bezpieczeństwa?

Zawór zwrotny umieść przed naczyniem, aby woda nie cofała się do instalacji domowej. Zawór bezpieczeństwa o ciśnieniu 6 barów musi być tuż przy bojlerze. Minimalny przekrój dla grupy bezpieczeństwa to 1/2 cala. To gwarantuje sprawne działanie.

Jak dobrać optymalną pojemność naczynia przeponowego do bojlera?

Pojemność dobiera się do wielkości bojlera, co potwierdzają dane Flamco. Standardem jest od 8 do 12 litrów. Pamiętaj, że 8 litrów to często za mało dla bojlera 80-litrowego. W takim przypadku wybierz model 12-litrowy.

Czy naczynie przeponowe o pojemności 8 litrów zawsze wystarczy do 80-litrowego bojlera?

Naczynie 8-litrowe często okazuje się niewystarczające dla większych układów. Wtedy konieczny jest wybór modelu 12-litrowego. Zawsze weryfikuj obliczenia projektowe. To podstawa bezpieczeństwa.

Jak ciśnienie w sieci wodociągowej wpływa na dobór ciśnienia wstępnego w naczyniu?

Ciśnienie wstępne musi być powiązane z warunkami sieci, co analizuje serwis hydrauliczny Hydraulik-Expert. W instalacjach z reduktorem ustaw je o 0,2 bar niżej od nastawy. Przy hydroforach ustaw je o 0,5 bar niżej od załączenia pompy. Naczynia są fabrycznie napełnione azotem do 2–4 barów.

Jak samodzielnie sprawdzić i uzupełnić ciśnienie wstępne w naczyniu przeponowym?

Kontrola wymaga użycia manometru samochodowego i pompki. To pozwala na weryfikację poduszki gazowej. Naczynie musi być dostępne dla użytkownika. Regularne pomiary są kluczowe.

Jakie narzędzia są potrzebne do kontroli ciśnienia wstępnego naczynia przeponowego?

Przygotuj manometr oraz pompkę samochodową z odpowiednią końcówką. Regularne sprawdzanie jest niezbędne. Naczynia tracą z czasem azot. To zjawisko naturalne.

Jak rozpoznać uszkodzenie membrany z EPDM bez demontażu urządzenia?

Wyciek wody przez zawór powietrzny to sygnał awarii, jak podaje portal Instalacje-Budowlane. Wymień wtedy urządzenie na nowe. Czasem naczynia wydają dźwięki podczas pracy. To pomaga w diagnostyce.

Jakie są metody montażu naczynia przeponowego w ograniczonej przestrzeni?

Zastosuj wsporniki ścienne, co zaleca poradnik Hydro-Dom. Pozwalają one na montaż bez obciążania przewodów. To ułatwia dostęp do zaworu powietrznego. Jest to bardzo wygodne.

Dlaczego warto stosować zawory serwisowe typu Cap przy instalacji naczynia przeponowego?

Zawory typu Cap pozwalają na wymianę naczynia bez spuszczania wody z instalacji. Skraca to czas prac serwisowych. To podnosi komfort użytkowania.

Kiedy wybrać naczynie przeponowe z wymienną membraną, a kiedy z membraną stałą?

Wybór zależy od intensywności eksploatacji. Modele z wymienną membraną są ekonomiczne w dużych instalacjach. Naczynia z membraną stałą są lepsze w prostych układach domowych.

Czy twarda woda skraca żywotność membrany naczynia przeponowego?

Twarda woda przyspiesza osadzanie się kamienia, co potwierdza badania Aqua-Test. To negatywnie wpływa na elastyczność membrany. Stosuj dodatkowe zabezpieczenia w takich instalacjach.

Jak filtry wstępne chronią schemat podłączenia naczynia przeponowego przed awarią?

Filtry zatrzymują zanieczyszczenia mechaniczne. Chronią one membranę i zawór zwrotny. Dzięki temu układ jest mniej awaryjny.

Najczęściej zadawane pytania

Czy można zamontować naczynie przeponowe w poziomie?

Tak. Dostępne są wersje wiszące, stojące i poziome. Wybierz model dopasowany do miejsca.

Jak często należy kontrolować ciśnienie wstępne?

Rób to okresowo. Upewnij się, że parametry są zgodne z zaleceniami. W razie spadku użyj pompki.

Czy każde naczynie przeponowe nadaje się do C.W.U.?

Nie. Używaj modeli przepływowych z membraną z EPDM. Spełniają one standardy sanitarne.

Co się stanie, jeśli zawór zwrotny odetnie naczynie od bojlera?

Naczynie nie przejmie nadmiaru wody. Zawór bezpieczeństwa będzie się często otwierać. To powoduje wycieki wody kosztujące nawet 50 zł miesięcznie.

• Przygotuj klucz i manometr.
• Wyłącz zasilanie bojlera przed pracą.
• Sprawdź szczelność połączeń.
• Kontroluj fabryczne ciśnienie azotu.

Poprawna lokalizacja naczynia i odpowiednie ciśnienie wstępne to fundament bezpieczeństwa układu C.W.U. Regularne kontrole membrany skutecznie chronią bojler przed awariami.
